Asansör Kılavuz Rayı: Türleri, Standartları, Kurulumu ve Doğru Olanın Seçilmesi

Asansör Kılavuz Rayı Nedir ve Ne İşe Yarar?

Asansör kılavuz rayı, asansör kabininin ve karşı ağırlığın tanımlanmış, kontrollü bir yol boyunca hareketini yönlendirmek ve sınırlamak için bir asansör boşluğu içine dikey olarak monte edilen hassas işlenmiş bir çelik yapısal bileşendir. Kılavuz raylar herhangi bir asansör sisteminin en temel bileşenleri arasındadır; asansörün çalışma ömrü boyunca birçok kritik işlevi aynı anda yerine getirirler. Kabin içindeki yük dağılımından bağımsız olarak kabini ve karşı ağırlığı mükemmel düz bir dikey çizgide hareket ettirir, hızlanma, yavaşlama ve yolcu yükleme eksantrikliği sırasında oluşan yanal kuvvetlere direnç gösterir ve en önemlisi, aşırı hız veya serbest düşme durumunda kabini kontrollü bir duruşa getirmek için asansörün güvenlik tertibatının (aşamalı güvenlik cihazı veya ani güvenlik tertibatı) kenetleneceği kavrama yüzeyini sağlarlar.

Uygun şekilde belirtilmemiş, kurulmamış ve bakımı yapılmamış kılavuz rayları olmadan, normal çalışma koşulları altında bir asansör kabini sallanır, titrer ve potansiyel olarak raydan çıkar. Kılavuz ray sistemi bu nedenle yalnızca yapısal bir kolaylık değildir; boyutsal doğruluğu, yüzey kaplaması, malzeme özellikleri ve kurulum hizalaması hem yolcuların deneyimlediği sürüş kalitesini hem de acil durumda güvenlik sisteminin güvenilirliğini doğrudan belirleyen, güvenlik açısından kritik bir bileşendir. Dünyadaki tüm önemli asansör güvenlik standartları - Avrupa'da EN 81-20, Kuzey Amerika'da ASME A17.1, Çin'de GB 7588 ve bunların eşdeğerleri - kılavuz rayı seçimi, kurulumu ve denetimi için ayrıntılı zorunlu gereklilikleri içerir.

Asansör kılavuz rayları bağlama bağlı olarak kaldırma kılavuz rayları, kabin kılavuz rayları, karşı ağırlık kılavuz rayları veya T tipi kılavuz rayları olarak da anılırlar. Dikey kanatlı düz bir ağ (kılavuz yüzey) olan T kesitli profil, dünya çapındaki modern asansör kurulumlarında açık ara baskın kesittir, ancak özel uygulamalar için içi boş ve diğer profil türleri mevcuttur. Kılavuz raylar standart uzunluklarda (tipik olarak 3 metre veya 5 metre) üretilir ve asansör boşluğunun tüm yüksekliğine yayılacak şekilde uçtan uca bağlantı plakaları (ekleme braketleri) ile birleştirilir.

Asansör Kılavuz Ray Çeşitleri

Asansör kılavuz rayları kesit profillerine, üretim yöntemine ve yüzey durumuna göre sınıflandırılır. Her tip belirli asansör kategorilerine, hız aralıklarına ve yük gereksinimlerine uygundur.

T Tipi Sağlam Kılavuz Rayları

T tipi sağlam kılavuz raylar, tüm ticari ve konut uygulamalarında çalışan yolcu ve yük asansörleri için evrensel standarttır. Kesit ters bir T'ye benzer: şaft duvarına sabitlenmiş kılavuz ray braketlerine cıvatalanmış geniş, düz bir taban flanşı (ağ) ve şaftın içine doğru çıkıntı yapan ve asansör kabininin kılavuz pabuçlarının veya makaralı kılavuzların dayandığı üç taraflı kılavuz yüzeyini sağlayan dikey bir bıçak. Bıçağın üç çalışma yüzeyi (ön yüz ve bıçağın tabanındaki iki yan yüz), sıkı boyut toleranslarına ve kılavuz pabuç temasındaki sürtünmeyi ve aşınmayı en aza indiren ve daha da önemlisi güvenlik tertibatı için tutarlı bir kavrama yüzeyi sağlayan pürüzsüz bir yüzey kaplamasına göre hassas bir şekilde işlenmiştir. Yekpare T tipi kılavuz raylar, sıcak haddelenmiş veya soğuk çekilmiş çelik profiller olarak üretilir ve küçük konut asansör raylarından (örn. T45 veya T50 bölümleri) büyük yük ve yüksek hızlı asansör raylarına (T140, T160, T180 ve üzeri) kadar kapsamlı bir standart boyut yelpazesinde mevcuttur.

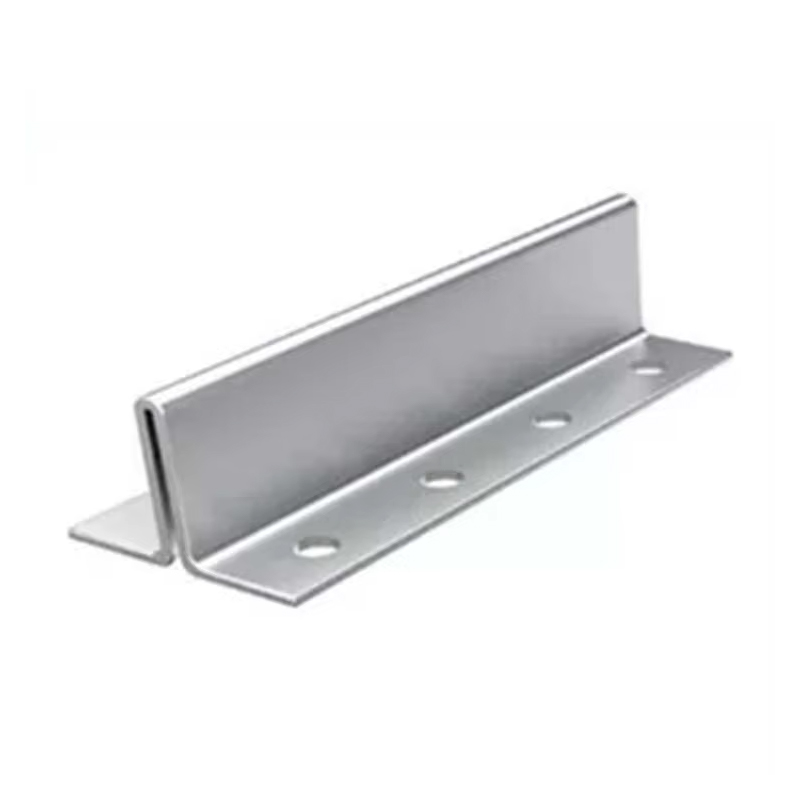

İçi Boş Kılavuz Rayları

İçi boş kılavuz rayları, katı bir T kesiti yerine boru şeklinde veya kutu kesitli bir profil kullanır. İçi boş yapı, eşdeğer dış boyutlara sahip sağlam bir raya kıyasla metre başına ağırlığı azaltır; bu, şaft duvarı yükünün en aza indirilmesi gereken veya hafif bina yapılarında kurulumun gerekli olduğu uygulamalarda avantajlıdır. İçi boş kılavuz raylar genellikle hidrolik asansör karşı ağırlıkları, düşük hızlı konut asansörleri ve yüklerin daha hafif olduğu ve güvenlik donanımı gereksinimlerinin çekişli yolcu asansörlerine göre daha az talep edildiği platform asansörleri için kullanılır. Kılavuz hassasiyetleri genellikle işlenmiş katı T raylarından daha düşüktür ve içi boş bölüm, kalıcı bir deformasyon olmadan katı bir bıçağın emdiği kenetleme kuvvetlerini geliştiremediğinden, kademeli güvenlik dişlisi bağlantısı gerektiren asansör sistemleri için tipik olarak uygun değildir.

Karşı Ağırlık Kılavuz Rayları

Karşı ağırlık kılavuz rayları, sistemi dengelemek ve motor yükünü azaltmak için kabinin ters yönünde hareket eden ağırlıklı bir çerçeve olan asansör karşı ağırlığını, şafttaki ayrı bir ray seti boyunca yönlendirir. Çoğu kurulumda, karşı ağırlık kılavuz raylarının kesiti kabin kılavuz raylarından daha küçüktür çünkü karşı ağırlık daha küçük eksantrik yükler oluşturur ve çoğu yargı alanında bir güvenlik tertibatına sahip olması gerekli değildir (ancak bazı standartlar, belirli konfigürasyonlar için EN 81-20 dahil, karşı ağırlık güvenlik cihazlarını zorunlu kılar). Karşı ağırlık kılavuz rayları tipik olarak aynı kurulum için kabin kılavuz raylarının bir veya iki boyut kademesi altında belirtilir, ancak karşı ağırlık güvenlik donanımının takıldığı yüksek katlı veya yüksek hızlı asansörlerde karşı ağırlık rayının boyutlandırılması, kabin rayının boyutlandırılmasıyla aynı metodolojiyi izler.

İşlenmiş ve Çekilmiş Kılavuz Rayları

Kılavuz rayın çalışma yüzeylerine uygulanan üretim prosesinin boyutsal doğruluk, yüzey kalitesi ve yüksek hızlı uygulamalara uygunluk üzerinde doğrudan etkisi vardır. Sıcak haddelenmiş T-rayları, yağlamalı kayan kılavuz pabuçların kullanıldığı düşük hızlı kurulumlara uygun bir haddelenmiş yüzey kaplamasına sahiptir. Soğuk çekilmiş kılavuz raylar, sıcak haddelenmiş bölümün oda sıcaklığında bir kalıptan çekilmesiyle üretilir; bu, sıcak haddelenmiş ile karşılaştırıldığında boyut doğruluğunu, düzlüğü ve yüzey kalitesini önemli ölçüde artırır. İşlenmiş kılavuz raylar, sıcak haddeleme veya soğuk çekme sonrasında bıçağın üç çalışma yüzeyinde hassas taşlama veya frezeleme işlemine tabi tutularak, küçük yüzey düzensizliklerinin bile doğrudan yolcular tarafından algılanabilen kabin titreşimine dönüştüğü makaralı kılavuz tertibatları kullanan yüksek hızlı asansörler için gereken sıkı boyut toleranslarına (tipik olarak bıçak genişliği ve yüzey düzlüğünde ±0,05 mm) ve pürüzsüz yüzey kalitesine (Ra ≤ 1,6 µm) ulaşılır.

Standart T-Ray Boyutu Tanımları ve Temel Boyutlar

T tipi asansör kılavuz rayları, bıçak genişliğini milimetre cinsinden yansıtan bir boyut numarasıyla belirtilir; bu, kılavuz yüzey alanını ve bükülme yüklerine direnmek için mevcut kesit modülünü belirleyen birincil boyuttur. Tam tanım aynı zamanda rayın birim ağırlığını (kg/m) ve uyduğu spesifik standardı da içerir. Uyumlu kılavuz pabuçları, güvenlik tertibatını ve bağlantı plakalarını belirlemek için bu tanımların anlaşılması önemlidir.

Yukarıdaki boyut tanımlamaları, hakim uluslararası uygulamayı takip etmektedir, ancak EN 81 (Avrupa), GB/T (Çin) ve ASME A17.1 (Kuzey Amerika) standart serileri arasında küçük farklılıklar bulunmaktadır. Bir proje için kılavuz rayları belirlerken veya sipariş ederken, ray boyutlarının, bulunduğunuz yetki alanı ve asansör tasarım kuralları için geçerli olan özel standart baskıya uygun olduğunu her zaman doğrulayın ve üreticiden uygunluğu onaylayan boyutsal sertifikasyon talep edin.

Malzeme Özellikleri ve Mekanik Özellikler

Asansör kılavuz rayları, normal kılavuz yükleri altında ve daha da önemlisi güvenlik tertibatının devreye girmesi sırasında uygulanan yüksek darbeli yükler altında yeterli mukavemeti sağlamak için tanımlanmış malzeme spesifikasyonlarını karşılamalıdır. Kılavuz ray performansı için en önemli malzeme özellikleri akma mukavemeti, çekme mukavemeti, darbe dayanıklılığı ve iç sağlamlıktır (güvenlik tertibatı yüklemesi altında kırılgan kırılmaya neden olabilecek kalıntılardan ve laminasyonlardan arınmışlık).

Kılavuz raylar, EN 10025 kapsamında S235JR, S275JR veya S355JR veya Kuzey Amerika standartları kapsamında ASTM A36/A572 gibi kalitelere eşdeğer olan tipik olarak 235–355 MPa aralığında akma mukavemetine sahip yapısal karbon çeliklerinden üretilir. Yüksek hızlı asansörler ve aşamalı güvenlik tertibatı uygulamaları için, acil durdurma sonrasında kabinin serbest kalmasını engelleyebilecek kalıcı deformasyon olmadan, güvenlik tertibatı bağlantı bölgesindeki yoğun bükülme gerilimine direnmek üzere daha yüksek akma mukavemeti dereceleri (S355 veya eşdeğeri) belirtilmiştir. Çin ulusal standardı GB/T 22562, asansör sistemlerindeki kılavuz rayların kritik güvenlik işlevini yansıtan, genel yapısal çelik standartlarından daha sıkı yüzey kalitesi, düzlük ve mekanik özellikler gereksinimleri olan özel kılavuz rayı çelik kalitelerini (örneğin, QU tipi) belirtir.

Darbe dayanıklılığı (malzemenin ani yükleme sırasında kırılgan kırılma olmadan enerjiyi absorbe etme yeteneği) tanımlanmış sıcaklıklarda Charpy V çentik darbe testiyle test edilir. Soğuk sıcaklık darbe dayanıklılığı, çelik sıcaklığının 0°C'nin önemli ölçüde altına düşebileceği ve güvenlik tertibatının devreye girmesinin anlık yüklenmesi altında kırılgan kırılma riskinin arttığı soğuk iklimlerdeki ısıtılmamış şaftlardaki asansör kurulumları için kılavuz raylarda özellikle önemlidir. Bu ortamlara yönelik kılavuz rayı spesifikasyonları, beklenen en düşük servis sıcaklığında açıkça Charpy darbe sertifikasını gerektirmelidir.

Asansör Kılavuz Raylarının Boyutlandırılması ve Seçilmesi

Kılavuz ray boyutlandırması, normal çalışma, güvenlik tertibatının etkinleştirilmesi ve tamponun devreye girmesi de dahil olmak üzere tüm çalışma koşulları altında raylara uygulanan kuvvetleri hesaba katması gereken bir yapısal mühendislik hesaplamasıdır. Aşağıdaki parametreler boyutlandırma hesaplamasını yönlendirir.

Kılavuz Raylara Etki Eden Kuvvetler

Normal çalışma altında, kabin hızlandıkça, yavaşlarken ve kabin içindeki eksantrik yük dağılımına tepki verirken kılavuz rayları kılavuz pabuçlarından veya makaralı kılavuzlardan yanal kuvvetlere maruz kalır. Bu kuvvetler, kılavuz ray boyutlandırması için geçerli yük durumu olan güvenlik tertibatının devreye girmesi sırasında uygulanan kuvvetlerle karşılaştırıldığında nispeten küçüktür. Güvenlik tertibatı devreye girdiğinde, kabini regülatör tetikleme hızından güvenlik standardı tarafından belirlenen mesafe sınırları dahilinde dinlenmeye yavaşlatmaya yetecek bir sıkma kuvveti ile kılavuz ray bıçağını kavrar. Güvenlik dişlisi temas noktasında kılavuz rayda ortaya çıkan bükülme momentine, güvenlik dişlisi kuvvetinin dikey bileşeninden gelen burulma yüküyle birlikte, EN 81-20 Ek G veya eşdeğer standart eklerde tanımlanan izin verilen gerilim sınırlarını aşmadan ray bölümü tarafından karşı konulmalıdır. Bu hesaplama, kabin kütlesi, nominal yük, güvenlik tertibatı tipi (anlık veya aşamalı), regülatör tetikleme hızı, kılavuz braketi aralığı ve standart tarafından uygulanan güvenlik faktörü hakkında bilgi gerektirir.

Kılavuz Braketi Aralığı

Kılavuz raylar uzunlukları boyunca sürekli olarak desteklenmez; şaft yapısına ve ray boyutuna bağlı olarak genellikle 2,5 ila 5 metre aralıklı ayrı braket konumlarında şaft duvarına sabitlenirler. Braket aralığı, rayın yanal yük altında dayanması gereken bükülme momentini doğrudan etkiler: braket aralığının iki katına çıkarılması, aynı yanal kuvvet için bükülme momentini yaklaşık dört katına çıkarır. Daha dar braket aralığı aynı yük durumu için daha küçük bir ray bölümünün kullanılmasına olanak sağlarken, daha geniş aralık daha ağır, daha sert bir ray gerektirir. Düzenli braket sabitleme olanağına sahip beton şaftlarda 2,5–3 metre aralık tipiktir; çelik çerçeveli şaftlarda veya braket konumlarının bina yapısı nedeniyle kısıtlandığı durumlarda, ray boyutu artışlarına karşılık 5 metreye kadar aralık gerekli olabilir. Tasarımda kullanılan braket aralığı şaft araştırması sırasında onaylanmalıdır ve ray kesiti yeterliliği yeniden hesaplanmadan ray boyutlandırması tamamlandıktan sonra değiştirilemez.

Hız ve Güvenlik Dişlisi Tipi

Asansöre takılan güvenlik tertibatının türü - anlık (ani hareket) veya aşamalı (kademeli frenleme) - kılavuz ray yükü üzerinde büyük etkiye sahiptir. Yaklaşık 0,63 m/s'ye kadar nominal hızlara sahip asansörlerde kullanılan anlık güvenlik tertibatları, tetiklendiğinde neredeyse anında tam frenleme kuvveti uygulayarak, bağlantı noktasında kılavuz ray üzerinde çok yüksek darbe yükleri oluşturur. Daha yüksek hızlarda kullanılan aşamalı güvenlik tertibatları, bir yay ve kama mekanizması yoluyla frenleme kuvvetini kademeli olarak uygulayarak, azami yavaşlamayı ve dolayısıyla azami ray gerilimini sınırlandırır. Aynı kabin kütlesi ve hızı için, aşamalı bir güvenlik dişlisi, kılavuz ray üzerinde anlık dişliye göre daha düşük tepe kuvvetleri uygular; bu, kılavuz ray boyutlandırma hesaplamasına da yansır - aşamalı dişli kurulumları genellikle aynı hızdaki eşdeğer anlık dişli kurulumundan daha küçük bir ray kesiti kullanabilir.

Adım Adım Boyutlandırma Yaklaşımı

• Toplam kütleyi (kabin nominal yük emniyet tertibatı kütlesi) ve nominal hızı belirleyin Asansör tasarım spesifikasyonundan. Bunlar güvenlik tertibatı kuvvet hesaplamasının birincil girdileridir.
• Güvenlik tertibatı tipini belirleyin asansör yüklenicisinin tasarımından - anlık, esnek kılavuz kelepçe veya aşamalı - ve güvenlik tertibatının uygulama kuvveti özelliklerini güvenlik tertibatı üreticisinin belgelerinden edinin.
• Braket aralığını onaylayın Şaft çiziminden veya bina yapısal araştırmasından. Tasarım girdisi olarak maksimum gerçek aralığı (nominal değeri değil) kullanın, çünkü tasarlanandan daha geniş sapan herhangi bir braket konumu ray gerilimini orantılı olarak artırır.
• Eğilme momentlerini ve burkulma yüklerini hesaplayın EN 81-20 Ek G'de veya ilgili ulusal standart ekte verilen formülleri kullanarak ve belirtilen güvenlik faktörlerini uygulayarak rayın kritik bölümlerinde (güvenlik donanımı bağlantı noktasında ve kılavuz pabuç yükü uygulama noktasında).
• Minimum ray bölümünü seçin kesit modülü ve kesit alanı, hesaplanan bükülme gerilimi ve burkulma gerilimi sınırlarını aynı anda karşılayan. Hesaplama sonucunun iki standart ray boyutu arasında kalması durumunda daima daha büyük boyutu seçin; enterpolasyon yapmayın veya standart olmayan bir ray kullanmayın.
• Sapma sınırlarını doğrulayın Stres sınırlarına ek olarak. EN 81-20, acil frenleme sırasında kabinin şaft açıklıkları içerisinde kalmasını sağlamak için, güvenlik tertibatı yükü altında kılavuz rayların izin verilen maksimum yanal sapmasını (genellikle kılavuz pabuç tipine bağlı olarak 3–5 mm) belirtir. Seçilen ray bölümünün hem sapma sınırını hem de gerilim sınırını karşıladığını doğrulayın.

Asansör Kılavuz Raylarına Yönelik Uluslararası Standartlar

Asansör kılavuz rayları hem boyutları, malzeme özelliklerini ve yüzey kaplamasını belirleyen ürün üretim standartlarına hem de tam bir asansör kurulumunda rayların nasıl boyutlandırılması, kurulması ve bakımının nasıl yapılması gerektiğini belirleyen asansör sistemi güvenlik standartlarına tabidir. Her iki standart kategorisinin de aynı anda karşılanması gerekir.

• EN 81-20:2014 A1:2019 (Avrupa): Asansörlerin yapımı ve montajı için güvenlik kuralları – yolcu ve yük taşıyan yolcu asansörleri. Bölüm 5.7 ve Ek G'de kılavuz ray boyutlandırması, kurulum toleransları, braket tasarımı ve bağlantı plakası gereklilikleri için kapsamlı gereklilikler sağlanmaktadır. Bu, Avrupa Birliği'nde ve EN standartlarını benimseyen birçok ülkede asansör kılavuz raylarına yönelik birincil tasarım ve kurulum standardıdır.
• ASME A17.1/CSA B44 (Kuzey Amerika): Asansörler ve Yürüyen Merdivenler için Güvenlik Kodu. Amerika Birleşik Devletleri ve Kanada'da asansör tasarımı, kurulumu, denetimi ve bakımına ilişkin geçerli standart. Kılavuz rayı gereklilikleri, kabin kapasitesi, hız ve güvenlik tertibatı tipine bağlı olarak minimum kesit modülü gerekliliklerini belirten Bölüm 2.23'te ele alınmıştır.
• GB 7588-2003 ve GB/T 22562-2008 (Çin): GB 7588, Çin pazarına yönelik kılavuz ray boyutlandırmasını ve kurulum gereksinimlerini düzenleyen, Çin'in asansör güvenlik standardıdır (önceki EN 81-1 ile uyumlu). GB/T 22562, Çin'de üretilen ve satılan raylar için boyutları, toleransları, yüzey kaplamasını, mekanik özellikleri ve test yöntemlerini belirten, asansör T tipi kılavuz raylarına yönelik özel bir ürün standardıdır.
• ISO 7465:2007: Yolcu ve yük asansörleri için T tipi kılavuz rayları ve ilgili bağlantı plakalarının boyutlarını ve toleranslarını belirleyen uluslararası standart. ISO 7465 bir güvenlik standardı olmasa da, boyutsal özelliklerine birçok ülkede ulusal standartlar tarafından referans verilmektedir ve üreticiler arasında kılavuz rayının değiştirilebilirliği için ortak bir boyutsal temel sağlamaktadır.
• EN 10025 / ASTM A36/A572 (Malzeme Standartları): Kılavuz ray imalatında kullanılan çeliğin kimyasal bileşimini, mekanik özelliklerini ve test gerekliliklerini tanımlayan yapısal çelik ürün standartları. Resmi üçüncü taraf malzeme sertifikasyonu gerektiren projeler için, bu standartlara uygun olarak düzenlenen değirmen sertifikaları (malzeme test raporları), kılavuz rayı teslimatlarına eşlik etmelidir.

Kılavuz Ray Kurulumu: Temel Gereksinimler ve Toleranslar

Asansör kılavuz raylarının doğru montajı, doğru spesifikasyon kadar önemlidir. Yanlış hizalanmış, yanlış birleştirilmiş veya yetersiz şekilde sabitlenmiş raylar titreşime, kılavuz pabucunun daha hızlı aşınmasına, gürültüye ve potansiyel olarak güvenilmez güvenlik tertibatı devreye girmesine neden olur. Bunlar asansör performansını ve güvenliğini en doğrudan etkileyen kurulum gereksinimleridir.

Çekül ve Hizalama Toleransları

Kılavuz raylar, tam şaft yüksekliği boyunca sıkı toleranslar dahilinde birbirine dik - gerçekten dikey - ve paralel olarak monte edilmelidir. EN 81-20, teorik merkez hattı konumundan izin verilen maksimum sapmaları belirtir: yerel olarak (herhangi bir tek braket noktasında) ray yüksekliğinin metre başına ±0,5 mm ve rayın herhangi bir 5 metrelik bölümünde ±1,0 mm'yi aşmayan toplam birikmiş sapma. Kabin girişine paralel düzlemdeki sapma (x yönü, kapı eşik açıklığını etkileyen), genellikle dikey düzlemdeki (y yönü) sapmaya göre daha sıkı toleranslara tabi tutulur çünkü x yönündeki yanlış hizalama, kat kapısı eşik boşluğu tutarlılığını doğrudan etkiler. Yüksek hızlı asansör kurulumlarında hizalama toleransları daha da sıkıdır; bazı yüksek katlı asansör üreticileri, 4 m/s'nin üzerindeki kurulumlar için 5 metrenin üzerinde ±0,3 mm veya daha iyisini belirtir. Bu toleransların elde edilmesi, şaftın tepesinden çukura kadar uzanan hassas tesisat teli (piyano teli veya lazer çekül hatları) ve son sıkma öncesinde ince yanal ayarlamaya olanak tanıyan ayarlanabilir ray braketi klipslerinin bir kombinasyonunu gerektirir.

Bağlantı Plakası Birleştirme ve Ray Sürekliliği

Kılavuz ray uzunlukları, bağlantı boyunca yükleri aktaran ve bitişik ray bölümleri arasında boyutsal sürekliliği koruyan bağlantı plakaları (ağaçtaki her bir ray bağlantısı boyunca ve bıçağın yan tarafında cıvatalanan çelik plaka çiftleri) kullanılarak uçtan uca birleştirilir. Ray uzunlukları arasındaki bağlantı katı gereklilikleri karşılamalıdır: bitişik ray uçlarının yüzleri kılavuz düzlemde 0,05 mm dahilinde aynı hizada olmalı, kılavuz pabuçlar veya makaralı kılavuzlar tarafından hissedilebilecek ve kabine titreşim olarak aktarılabilecek hiçbir basamak, boşluk veya sapma olmamalıdır. Montajdan önce, eşleşen ray uçlarının düzlüğü kontrol edilir ve yüksek noktalar bir eğe veya taşlama taşıyla düzeltilir. Bağlantı plakaları, kalibre edilmiş bir tork anahtarı kullanılarak ray üreticisi veya asansör yüklenicisi tarafından belirtilen torka (M16 cıvatalar için tipik olarak 80–120 N·m) kadar gerilir ve devreye alma incelemesi sırasında doğru tork açısından kontrol edilir. Sismik açıdan aktif bölgelerde, deprem yüklemesi sırasında sınırlı kontrollü ray hareketine izin veren ve sismik yanal kuvvetlerden kaynaklanan yıkıcı ray kırılmasını önleyen özel bağlantı plakası tasarımları, yerel yasalar tarafından gerekli kılınmaktadır.

Ray Braketi Sabitleme ve Bina Arayüzü

Kılavuz ray braketleri, tüm yükleri kılavuz raylardan bina yapısına iletir ve bunların sabitleme tasarımı, güvenlik tertibatının etkinleştirilmesi de dahil olmak üzere tüm statik ve dinamik yükleri hesaba katmalıdır. Braketler tipik olarak yapısal çelik levhadan yapılır ve inşaat sırasında beton şaft duvarına dökülür (döküm kanal sistemleri), sertleştirilmiş betona delinir ve sabitlenir (kimyasal ankraj veya genleşme ankraj sistemleri) veya çelik çerçeveli şaftlarda önceden monte edilmiş çelik yapılara cıvatalanır. Braketlerin ve ankrajlarının sabitleme kapasitesi, ilgili standartta belirtilen güvenlik faktörleriyle (genellikle hesaplanan güvenlik donanımı yüklerine karşı minimum 2 güvenlik faktörü) tasarım yüklerini aşacak şekilde hesaplamayla doğrulanmalıdır. Beton ankraj sabitlemesi için, ankraj kapasitesi beton kalitesine ve kenar mesafesine göre önemli ölçüde değiştiğinden, ankraj çekme ve kesme kapasitesi genel tablo değerleri değil, spesifik şaft yapısının beton mukavemeti kullanılarak hesaplanmalıdır.

Kılavuz Ray Yağlaması ve Bakımı

Asansör kılavuz raylarının uygun şekilde yağlanması, hem rayların hem de kılavuz pabuçların servis ömrünü uzatır, sürtünmeden kaynaklanan enerji tüketimini azaltır ve sessiz, sorunsuz sürüş kalitesine katkıda bulunur. Kılavuz rayların bakım muayenesi, asansörün çalışma ömrü boyunca boyutsal doğruluğun ve yapısal bütünlüğün korunmasını sağlar.

Yağlama Yöntemleri ve Yağlayıcı Seçimi

Kayar kılavuz pabuçları (doğrudan ray bıçağı üzerinde kayan, değiştirilebilir plastik veya bronz astar kullanan geleneksel kılavuz pabuç tipi) hafif bir mineral yağla veya kabin askısına monte edilmiş bir otomatik ray yağlayıcı tarafından uygulanan amaca yönelik olarak formüle edilmiş asansör rayı yağlayıcıyla sürekli yağlama gerektirir. Yağlayıcı, araba geçerken ray yüzeyine kontrollü miktarda yağlayıcı dağıtır, pabuç rayı arayüzünde sürtünmeyi azaltan ve yapışkan aşınmayı önleyen ince bir film sağlar. Aşırı yağlama, yağlayıcıyı israf eder ve şaftta yağ buharı kirliliği sorunu yaratır; yetersiz yağlama, ayakkabı astarı ile ray yüzeyi arasında metalin metale temasına izin vererek astarın daha hızlı aşınmasına, sürtünme ısısının artmasına ve potansiyel olarak duyulabilir gıcırdamaya neden olur. Otomatik yağlayıcılar, bakım planına göre belirlenen aralıklarla (asansör kullanımına bağlı olarak genellikle her 3-6 ayda bir) incelenmeli ve yeniden doldurulmalı ve ray yüzeyinde görünür bir film tabakası oluşturacak şekilde minimum yağlayıcı miktarını sağlayacak şekilde ayarlanmalıdır.

Döner temasın düzgünlüğü ve düşük sürtünmesinin gerekli olduğu yüksek hızlı asansörlerde kullanılan makaralı kılavuz düzenekleri, yağlama olmadan ray yüzeyinde çalışır. Poliüretan veya naylon makaralı sırt malzemesi kendi kendini yağlar ve kuru çalışma için tasarlanmıştır. Makaralı kılavuz raylarının bitişikteki yağlı kayar pabuçlardan veya şafttaki yağ migrasyonundan kaynaklanan yağ kirliliği, yuvarlanmak yerine makaralı kaymaya neden olarak makaralı kılavuz performansını düşürebilir, bu nedenle makaralı kılavuz ray bölümlerinin yağla kirlenmesinden kaçınılmalı ve meydana gelmesi halinde derhal temizlenmelidir.

Periyodik Muayene Gereksinimleri

• Ray yüzeylerinin görsel muayenesi: Test sırasında kılavuz pabucu aşınması veya güvenlik tertibatının devreye girmesi nedeniyle kılavuz yüzeylerde çizik, oyuk, pas veya oluk olup olmadığını kontrol edin. Hafif yüzey pası ince bir aşındırıcıyla temizlenebilir ve yüzey yeniden yağlanabilir; derin oluklar veya çentikler, boyutsal doğruluktan ve güvenlik tertibatının kavrama güvenilirliğinden ödün verdikleri için ray bölümünün değiştirilmesini gerektirir.
• Ortak denetim: Tüm bağlantı plakası bağlantılarını cıvata torku tutma, bağlantı yerlerindeki ray adımı yüksekliği (adım 0,05 mm'yi aşarsa yeniden giyin) ve bağlantı plakası plakasında çatlak veya deformasyon açısından kontrol edin. Belirtilen torkun dışına çıkan cıvataların yeniden torklanması gerekir; çatlak veya kalıcı deformasyon gösteren bağlantı plakaları değiştirilmelidir.
• Braket ve sabitleme denetimi: Tüm ray braketlerinin, çatlak kaynaklar, gevşek ankraj cıvataları veya braket deformasyonu olmadan şaft duvarına sıkı bir şekilde sabitlendiğini doğrulayın. Oturmaya maruz kalan binalardaki eski kurulumlarda braket konumları hafifçe kayabilir; hareket veya yanlış hizalama gösteren tüm braketler, asansör hizmete geri dönmeden önce araştırılmalı ve yeniden sabitlenmelidir.
• Güvenlik tertibatının çalıştırılmasından sonra hizalamanın yeniden kontrolü: Periyodik tam yük güvenlik testi veya acil durum sırasında herhangi bir gerçek güvenlik tertibatı aktivasyonundan sonra, asansör hizmete geri dönmeden önce güvenlik tertibatı bağlantı bölgesindeki kılavuz raylar kalıcı deformasyon, çentiklenme veya çatlama başlangıcı açısından incelenmelidir. Nominal hızda kademeli güvenlik tertibatı aktivasyonları, rayda çok yüksek yerel gerilimlere neden olur ve aynı ray bölümünde tekrarlanan güvenlik testlerinden kaynaklanan kümülatif hasar, kalan mukavemeti güvenli seviyelerin altına düşürebilir.
• Yağlama sistemi kontrolü: Otomatik yağlayıcı deposu seviyesini ve dağıtım hızını kontrol edin, tıkanmışsa yağlayıcı fitillerini veya keçelerini temizleyin ve yağın ray bıçağı genişliği boyunca eşit şekilde dağıtıldığını doğrulayın. Aşırı yağlamanın işareti olan çukurda aşırı yağ birikimi olup olmadığını kontrol edin ve yağla ıslanmış çukur artıklarından kaynaklanan yangın riskini önlemek için birikmiş yağı temizleyin.

Asansör Kılavuz Rayları için Kaynak Tedariği ve Kalite Doğrulaması

Kılavuz raylar güvenlik açısından kritik bileşenlerdir ve hizmet sırasında standardın altında malzeme veya boyutsal uyumsuzluğun sonuçları felaket olabilir. Kılavuz ray teslimatının kabul edilmesinden önce kapsamlı kalite doğrulaması isteğe bağlı değildir; asansör kurulumcuları ve bakım şirketleri için profesyonel ve düzenleyici bir zorunluluktur.

• Üçüncü taraf sertifikalı fabrika testi raporlarını (MTR'ler) zorunlu tutun: Kılavuz rayların her teslimatına, üretimde kullanılan çeliğin ısısı için kimyasal bileşimi ve mekanik özellikleri (akma mukavemeti, çekme mukavemeti, uzama ve darbe dayanıklılığı) doğrulayan, akredite bir test laboratuvarı tarafından verilen MTR'ler eşlik etmelidir. Üçüncü taraf doğrulaması olmadan yalnızca üretici tarafından imzalanan MTR'ler, güvenlik açısından kritik asansör bileşenleri için yetersizdir; bağımsız olarak doğrulanan MTR'leri satın alma belgelerinizde belirtin.
• Teslimatta boyutsal uygunluğu doğrulayın: Kılavuz rayı teslim alındığında, kalibre edilmiş ölçüm aletlerini kullanarak bir ray numunesi üzerinde bıçak genişliğini, bıçak yüksekliğini, taban genişliğini ve düzlüğünü (teslimat miktarının minimum %10'u) ölçün. Ölçümleri geçerli ürün standardının (ISO 7465, GB/T 22562 veya eşdeğeri) boyut toleranslarıyla karşılaştırın. Ölçülen boyutların belirtilen tolerans aralığının dışına çıktığı durumlarda teslimatı reddedin; teslimattaki boyutsal uyumsuzluk yalnızca kurulum ve servis sırasında daha da kötüleşir.
• Yüzey kaplamasını ve düzgünlüğünü kontrol edin: İşlenmiş veya soğuk çekilmiş ray çalışma yüzeylerinde görünür alet izleri, oyuklar, korozyon çukurları veya laminasyon kusurları bulunmadığını doğrulayın. Bıçak yüzü boyunca hassas bir düz kenar yerleştirerek rayın düzlüğünü kontrol edin; 1 metrelik düz kenarda hiçbir noktada 0,5 mm'den fazla boşluk görülmemelidir. Teslimat öncesi izin verilen sınırların ötesinde eğime sahip rayların kurulumdan önce düzeltilmesi gerekir veya iade edilmelidir.
• Standart ve sınıf işaretlemesini onaylayın: Kılavuz raylar, üreticinin adı veya ticari markası, uydukları standart, ray boyutu tanımı ve çelik kalitesi ile açıkça işaretlenmelidir. Eksik veya okunaksız işaretleme, reddedilme nedenidir; çünkü izlenmeyen raylar, talep edilen spesifikasyonlara göre doğrulanamayabilir ve asansörün devreye alınması sırasında yasal denetim otoritesi tarafından kabul edilemeyebilir.
• Doğrulanmış kalite sistemlerine sahip üreticilerden alınan kaynak: Asansör sektörüne özel deneyime sahip, ISO 9001 kalite yönetim sistemleri sertifikasına sahip üreticilerin kılavuz raylarını belirtin. Avrupa projeleri için, kılavuz ray üreticisinin, AB'deki kalıcı bina kurulumlarında kullanılan güvenlikle ilgili inşaat ürünleri için yasal bir gereklilik olan Yapı Ürünleri Yönetmeliği (CPR) 305/2011/EU kapsamında bir Performans Beyanı (DoP) sağlayabileceğini doğrulayın.
